BluetoothスイッチBLEキーボードSpaceキー

TouchSwitchの
作り方

ESP32C3 SuperMiniを使って、iPadなどにBluetoothキーボードとして接続し、Spaceキーを押したように操作できるスイッチを作ります。100均のタッチライトケースを利用し、電源スイッチ、電源確認LED、外部スイッチ用ミニジャックも取り付けます。

完成したTouchSwitch
完成例 電源スイッチと、別の外部スイッチを接続できるミニジャックを取り付けたTouchSwitchです。電源を入れると内部のLEDが点灯します。

作成意図

ToySwitchで使っていたESP32C3 SuperMiniを使うと、Bluetoothでつながるスイッチも作れることが分かりました。そこで、iPadの画面操作が難しいお子さんでも、手元の大きなスイッチを押すことでアプリを操作できるように、TouchSwitchを作ることにしました。

TouchSwitchは、iPadから見るとBluetoothキーボードとして接続されます。スイッチを押すとSpaceキーを押したのと同じ信号を送り、対応アプリのページ送りや再生操作に使えます。

同じESP32C3を使った工作でも、VoiceSwitchはアプリを操作するスイッチではなく、ピッコリーネの中に音センサーを入れて、声や音だけでおもちゃを動かすタイプです。TouchSwitchとは役割が違うため、用途に合わせて使い分けます。

このページの考え方
細かな電子工作のすべてを説明するというよりも、どの部品をどう組み合わせ、どの順番で作るのかが分かるように、写真を中心にまとめています。
TouchSwitchをiPadにBluetooth接続している様子
接続例 TouchSwitchをiPadのBluetooth設定から接続しているところです。接続後は、Spaceキー対応のアプリ操作に使えます。

最初に確認すること

電池と電子基板を使う工作です。
100Vは扱いませんが、電池ボックス、DC-DC昇圧基板、ESP32C3 SuperMiniを接続します。ショートや誤配線がないよう、電源を入れる前に必ず配線を確認してください。

必要な部品

今回使った主な部品です。ケースには、100円ショップで販売されている、タッチすると明るく点灯するライトを利用しています。

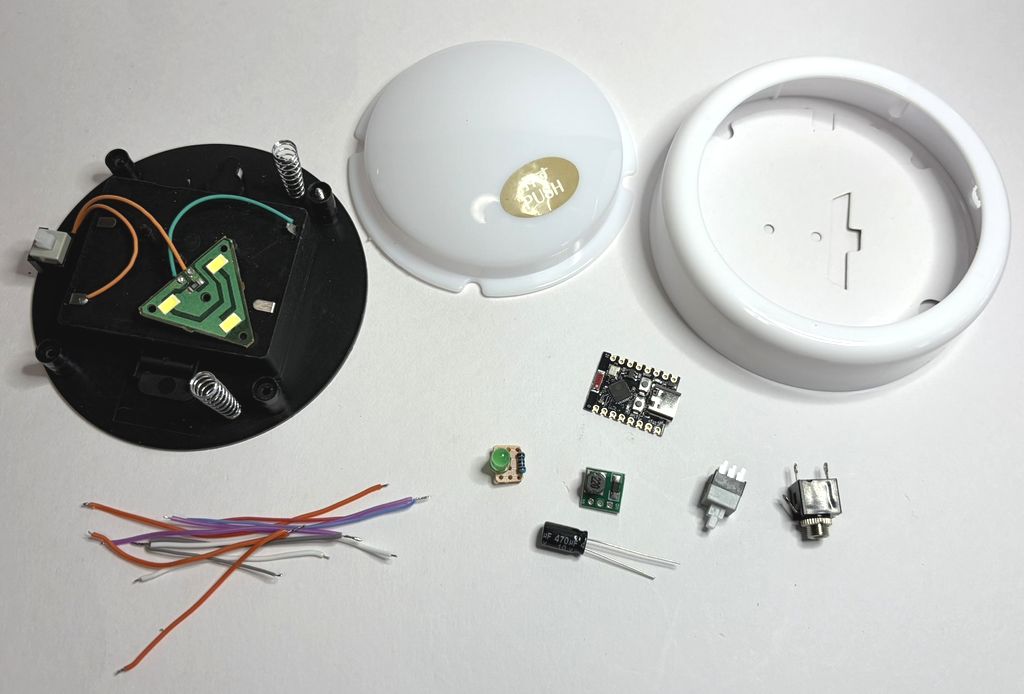

TouchSwitchに使う主な部品一式
主な部品一式 タッチライトケース、ESP32C3 SuperMini、DC-DC 5V昇圧基板、470µFコンデンサー、電源確認用LED基板、ロックスイッチ、ミニジャック、配線材などを使います。
部品役割
タッチライトケース大きく押しやすいスイッチ部分と、電池ケースを利用します。今回はセリアで販売されているタイプを使いました。
ESP32C3 SuperMiniBluetoothキーボードとしてiPadなどに接続し、スイッチ操作をSpaceキーとして送信します。
DC-DC 5V昇圧基板単4電池3本または充電池3本の電圧を、ESP32C3 SuperMiniで使いやすい5Vへ昇圧します。
470µFコンデンサーESP32の起動やBluetooth通信時の電源を安定させるために使います。
ロックスイッチTouchSwitch本体の電源スイッチとして使います。
元のタッチスイッチ部品ロック式からアンロック式に加工し、押している時だけ入力が入るスイッチとして利用します。
ミニジャック別の外部スイッチを接続するために使います。内蔵スイッチと並列につなぎます。
電源確認用LED基板電源が入っていることを、タッチ面の内部の光で確認できるようにします。
タッチライトケース
タッチライトケース 100円ショップにある、タッチすると点灯するライトをケースとして使います。
ESP32C3 SuperMiniとDC-DC昇圧基板とコンデンサー
メイン部品 ESP32C3 SuperMini、DC-DC 5V昇圧基板、470µFコンデンサーです。
LED基板、ロックスイッチ、ミニジャック
その他の部品 電源確認用LED基板、ロックスイッチ、外部スイッチ用ミニジャックを使います。

全体のしくみ

TouchSwitchは、BLEキーボードとしてiPadやパソコンに接続します。内蔵スイッチまたは外部スイッチを押すと、ESP32C3 SuperMiniがSpaceキーの押下として送信します。

TouchSwitchのしくみ 内蔵スイッチ タッチ面を押す GPIO4へ入力 ミニジャック 外部スイッチも接続可 ESP32C3 BLEキーボード Spaceキーとして送信 iPad・PC Bluetooth接続 対応アプリを操作 電池 → 5V昇圧 ESP32とLEDへ給電
ポイント
内蔵スイッチと外部スイッチ用ミニジャックは並列に接続します。どちらのスイッチを押しても、ESP32C3 SuperMiniのGPIO4がGNDにつながり、Spaceキー入力として送信されます。

ESP32C3 SuperMiniへプログラムを書き込む

ケースに組み込む前に、TouchSwitch用のプログラムを書き込み、必要に応じて番号を変更しておきます。複数台作る場合は、TouchSwitch01TouchSwitch02 のように番号を分けると、Bluetooth設定で見分けやすくなります。

書き込み前の確認
ESP32C3 SuperMiniをUSBでパソコンに接続して書き込みます。書き込みと番号変更が終わってから、DC-DC昇圧基板やスイッチ配線を接続してケースに固定します。

作り方の流れ

ここでは、実際の製作の流れを写真で追っていきます。写真はタッチまたはクリックすると、大きく表示できます。

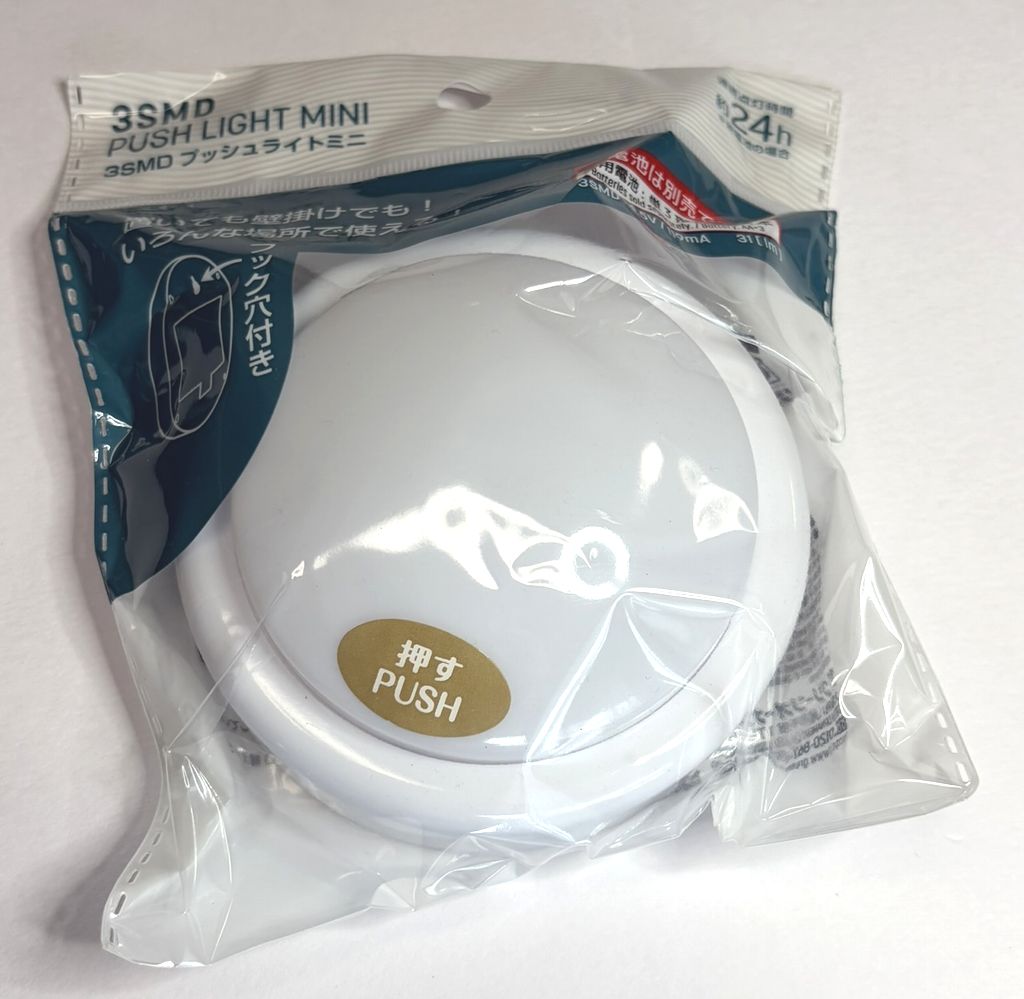

タッチライトケース

ケースに使うタッチライトを用意する

スイッチに使用するケースは、100円ショップにある、タッチするとその部分が明るく点灯するライトです。現在はダイソーではなく、セリアで販売されているタイプを使いました。

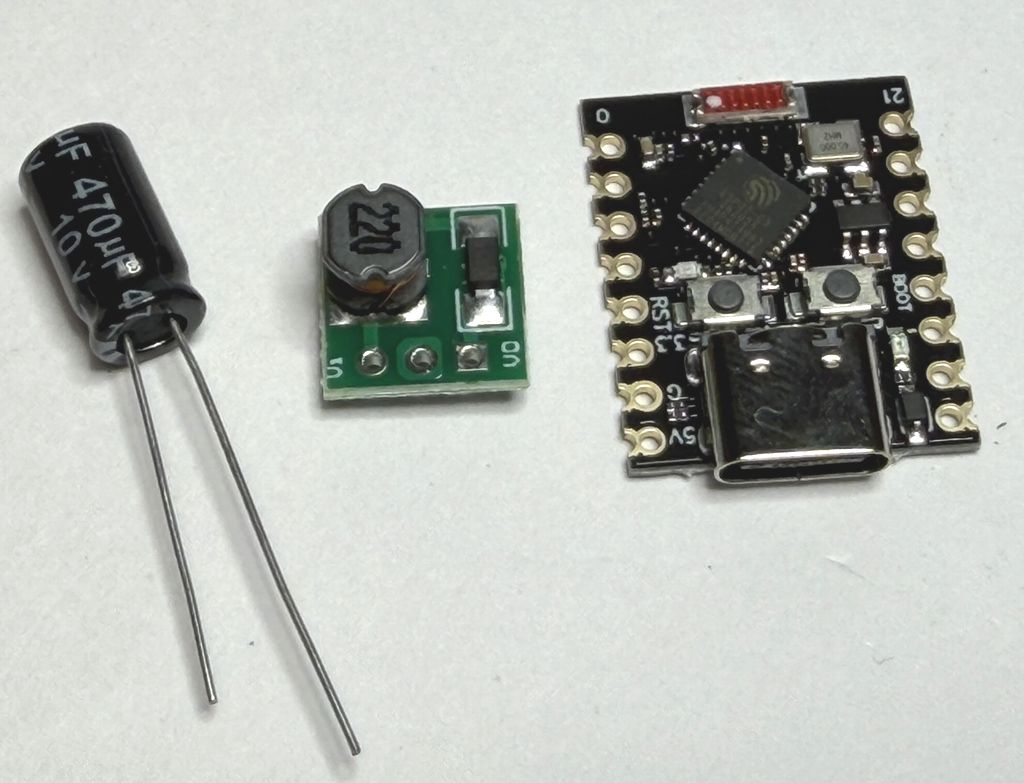

ESP32C3 SuperMini、DC-DC昇圧基板、コンデンサー

メイン部品を確認する

ESP32C3 SuperMini、DC-DC 5V昇圧基板、470µFコンデンサーを使います。ESP32C3 SuperMiniには、組み込み前にTouchSwitch用プログラムを書き込み、番号も変更しておきます。

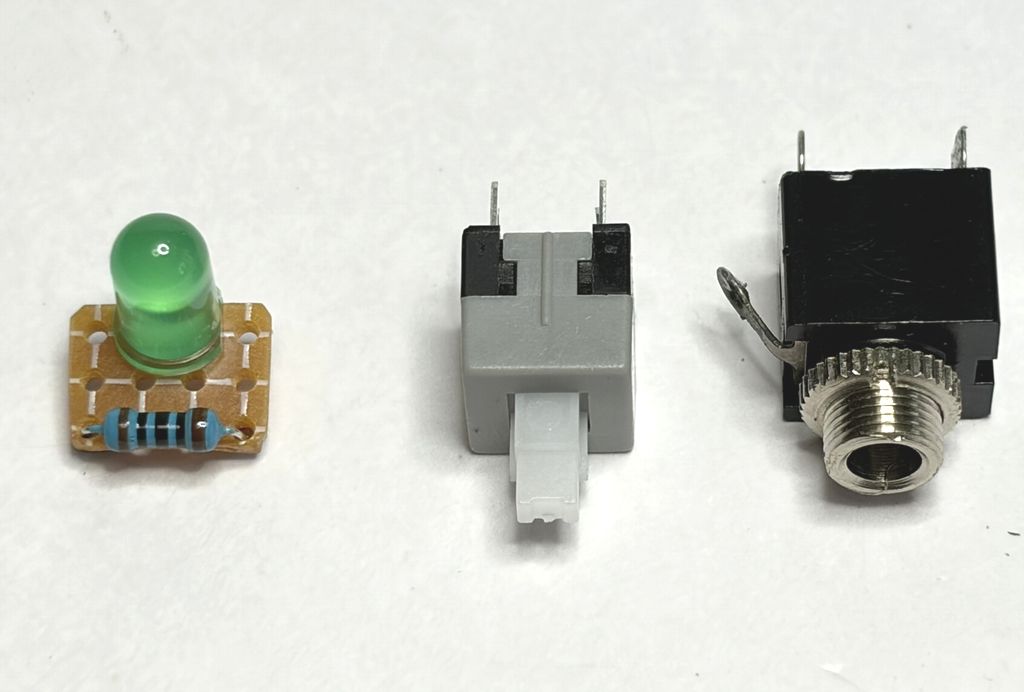

LED基板、ロックスイッチ、ミニジャック

その他の部品を確認する

外部スイッチ接続用のミニジャック、電源用のロックスイッチ、電源確認用の100Ω抵抗付きLED基板を使います。

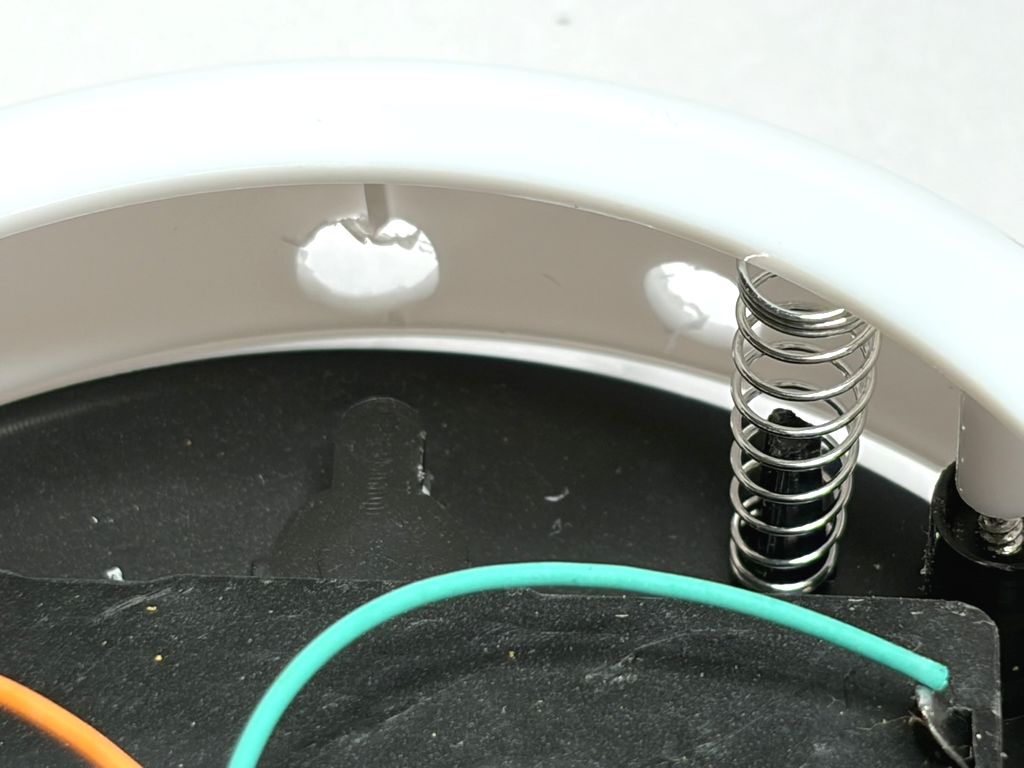

ケースに電源スイッチとミニジャック用の穴を開けた状態

ケースに穴を開ける

裏の壁掛け用の穴に合わせて、ロックスイッチを外から操作できるように大きめの穴を開けます。ドリルまたは半田ごてで加工します。このすぐ右側に、ミニジャック取り付け用の穴も開けます。

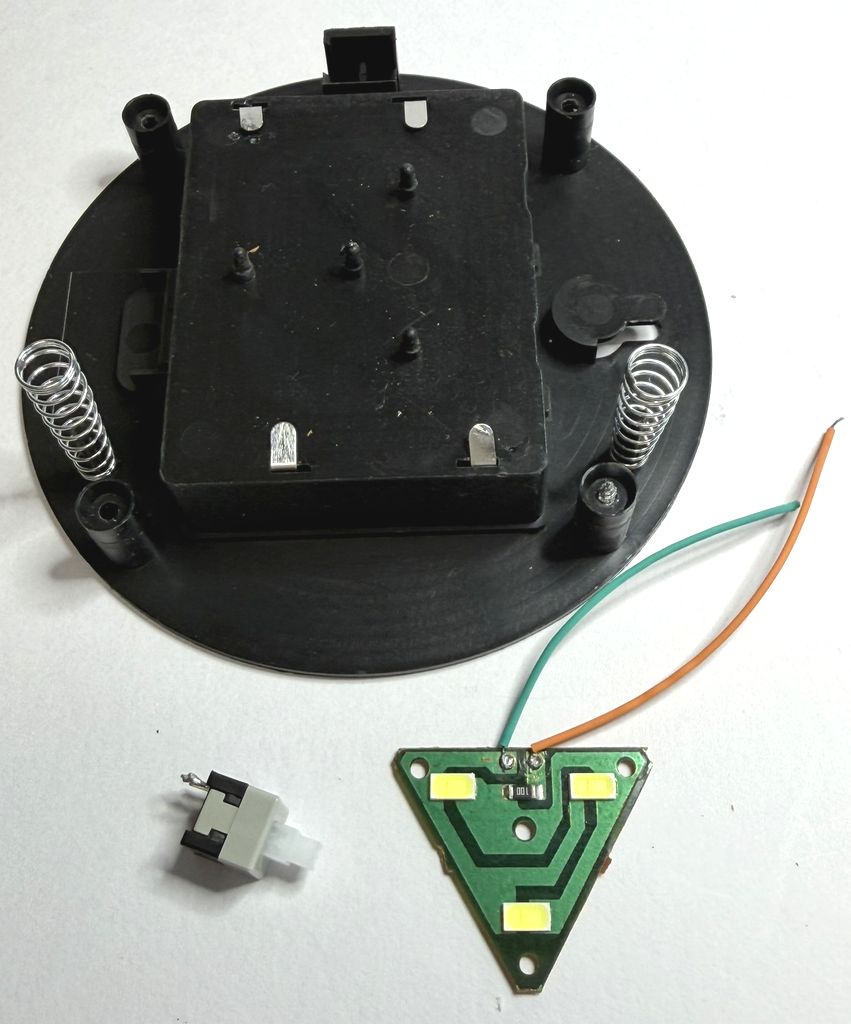

元から付いていた部品を外した状態

元の部品を外す

初めから付いていた基板やスイッチ部品を外します。ケース、電池ボックス、大きなタッチ面はそのまま利用します。

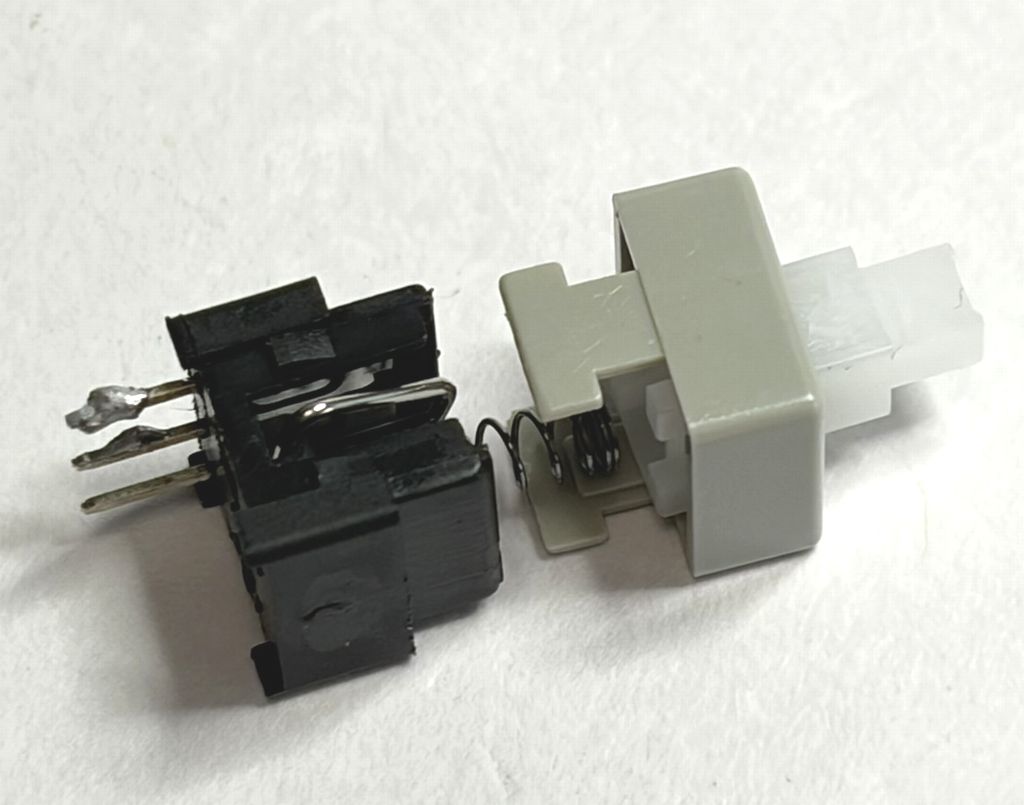

ロック式スイッチの止め具を外す前

元のスイッチ部品を分解する

元から付いていたスイッチ部品の止め具を外し、内部のピンを取り外せるようにします。

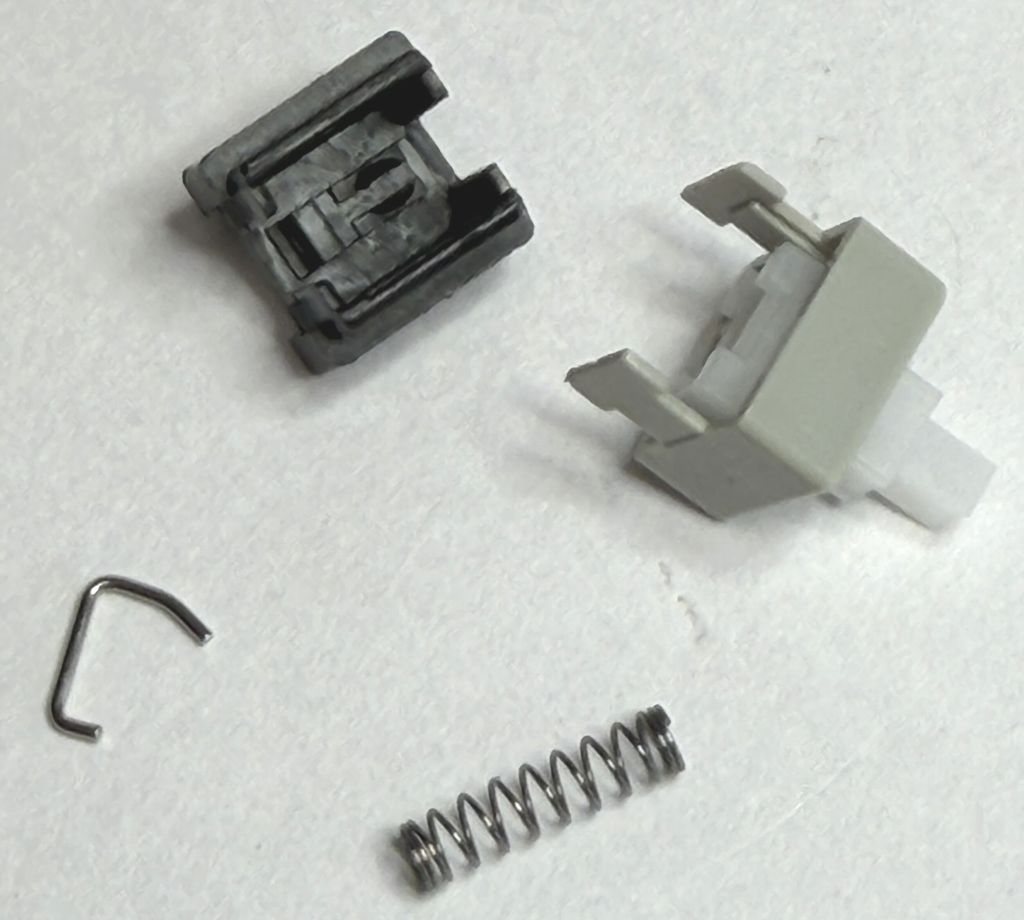

スイッチ部品のピンとバネを外した状態

ロック機構を外す

内部からピンを取り外すと、ロック式からアンロック式に変わります。押している時だけ入力が入る、外部スイッチとして使いやすい動作になります。

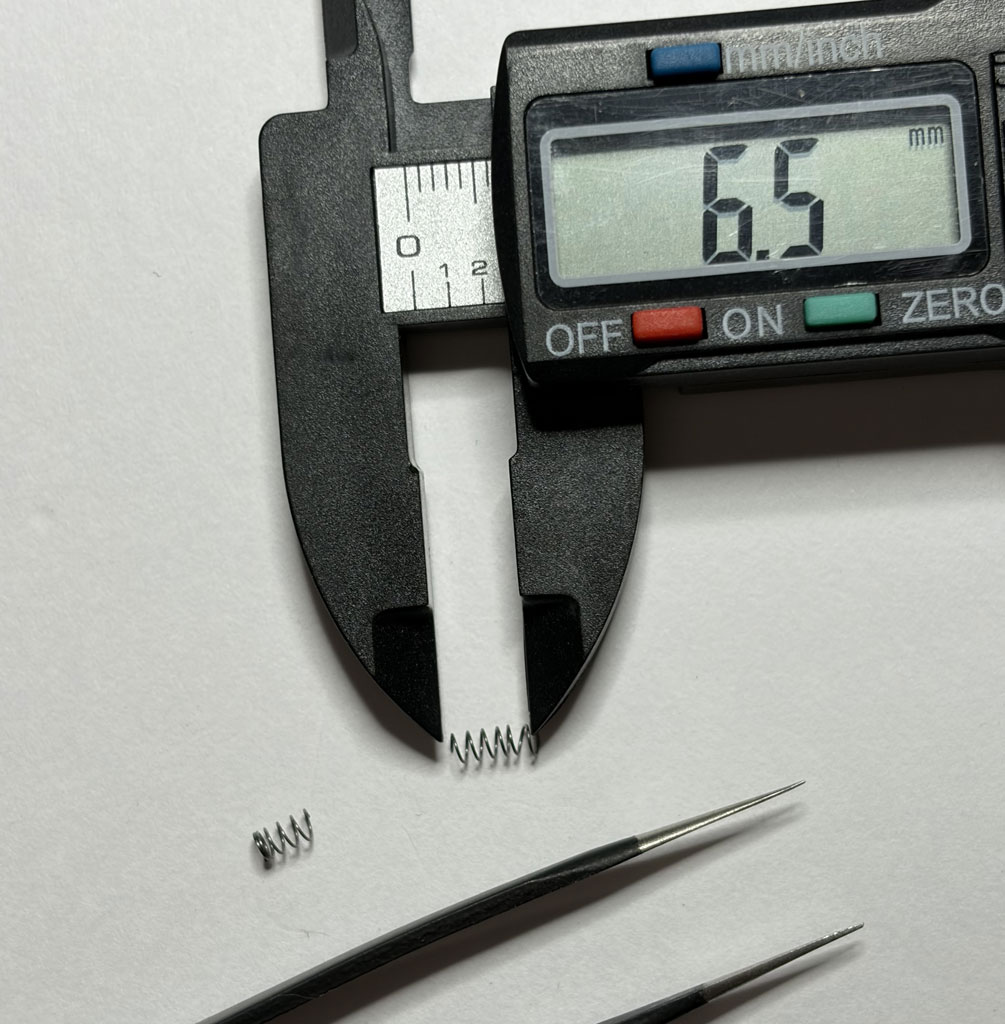

スイッチ内部の小さいバネを短く調整した状態

スイッチ内部の小さいバネを短くする

ロック機構を外した時に、元からスイッチ内に入っている小さいバネも確認します。このバネが強いと、メインの2つのバネを軽いものに交換しても、まだ押した感じが硬く残ります。写真のように小さいバネを半分程度に切断し、6.5mm前後の長さに調整すると、ちょうどよい軽さになりました。短くしすぎると戻りが悪くなる可能性があるため、少しずつ調整します。

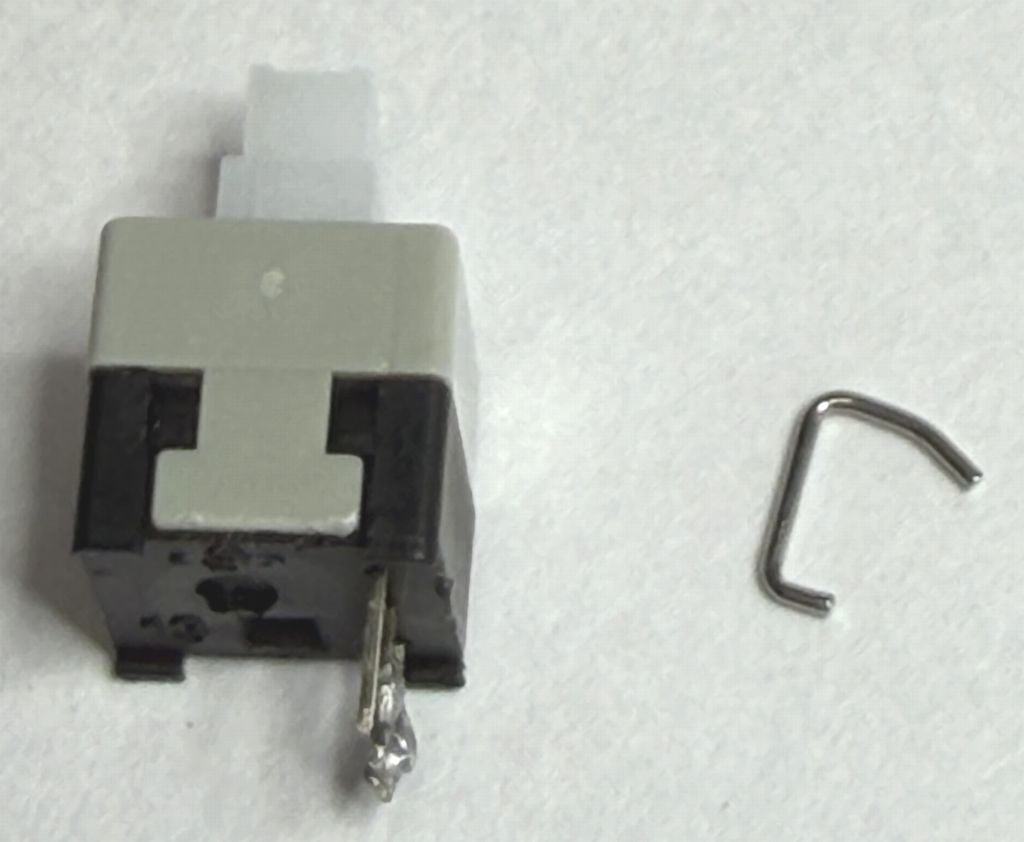

アンロック式に加工したスイッチ部品

アンロックスイッチとして使う

加工後のスイッチ部品です。タッチ面を押した時だけ接点が入り、離すと戻るスイッチとして利用します。

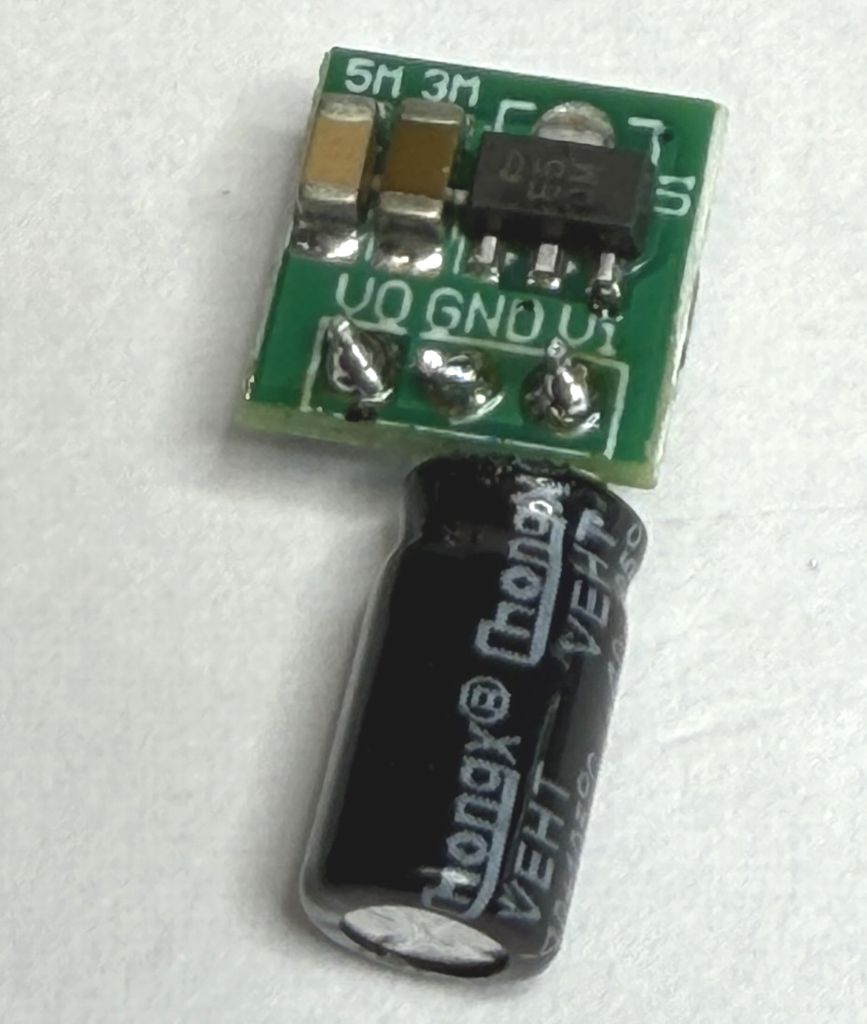

DC-DC昇圧基板にコンデンサーを付けた状態

DC-DC昇圧基板にコンデンサーを付ける

3本入る電池ケースなので、充電池なら約3.6V、乾電池なら約4.5Vになります。DC-DC 5V昇圧基板で5Vにし、電源安定用に470µFコンデンサーを付けます。VOにも配線しやすいようにピンを入れておきます。

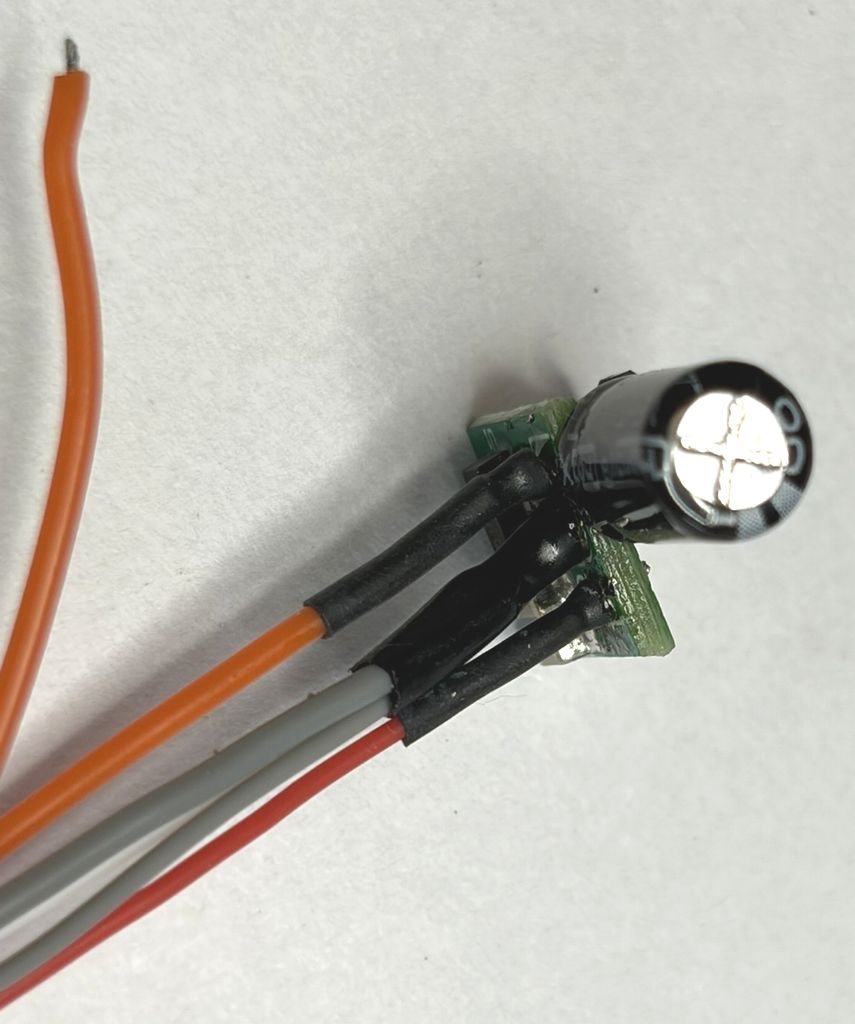

DC-DC昇圧基板に複数のGND線をまとめて接続した状態

DC-DC昇圧基板へ配線する

DC-DC基板のGNDには、電池ケースのマイナス、アンロックスイッチへ行くマイナス、ESP32C3のGNDへ行くマイナスの3本が入ります。少し長めに被覆をむき、より線の状態で束ねて半田付けしてから接続します。VIには電源スイッチを通ったプラス線、VOにはESP32の5Vへ行く線を接続します。

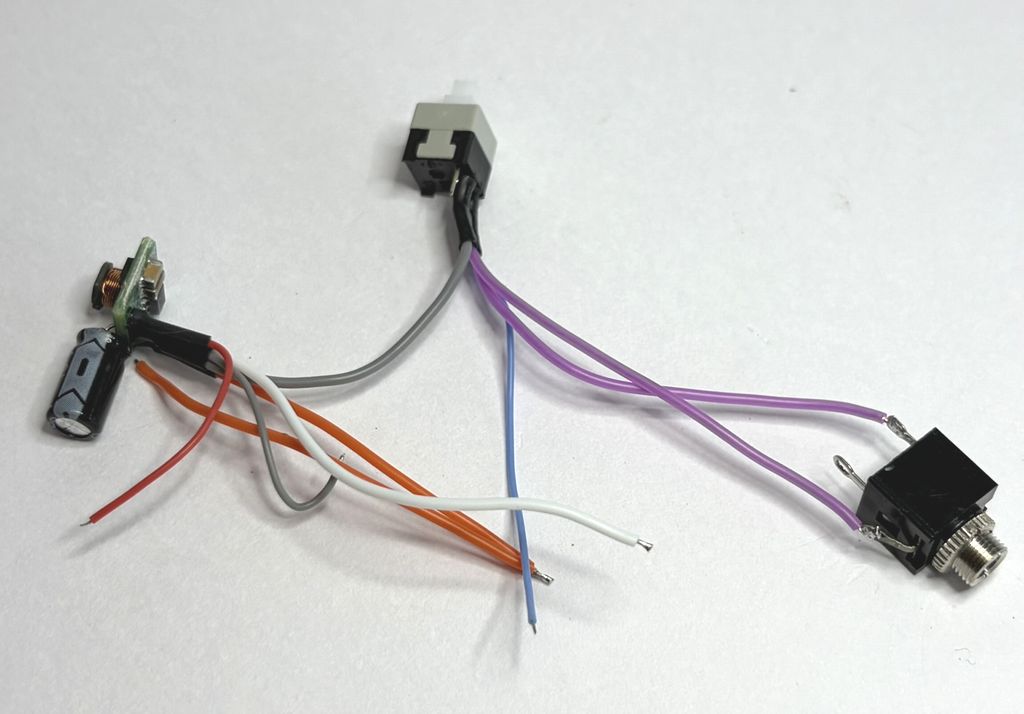

アンロックスイッチとミニジャックを並列接続した状態

内蔵スイッチとミニジャックを並列に接続する

アンロックスイッチとミニジャックを並列に接続します。内蔵スイッチを押しても、ミニジャックに接続した外部スイッチを押しても、ESP32C3のGPIO4にGNDが入るようにします。

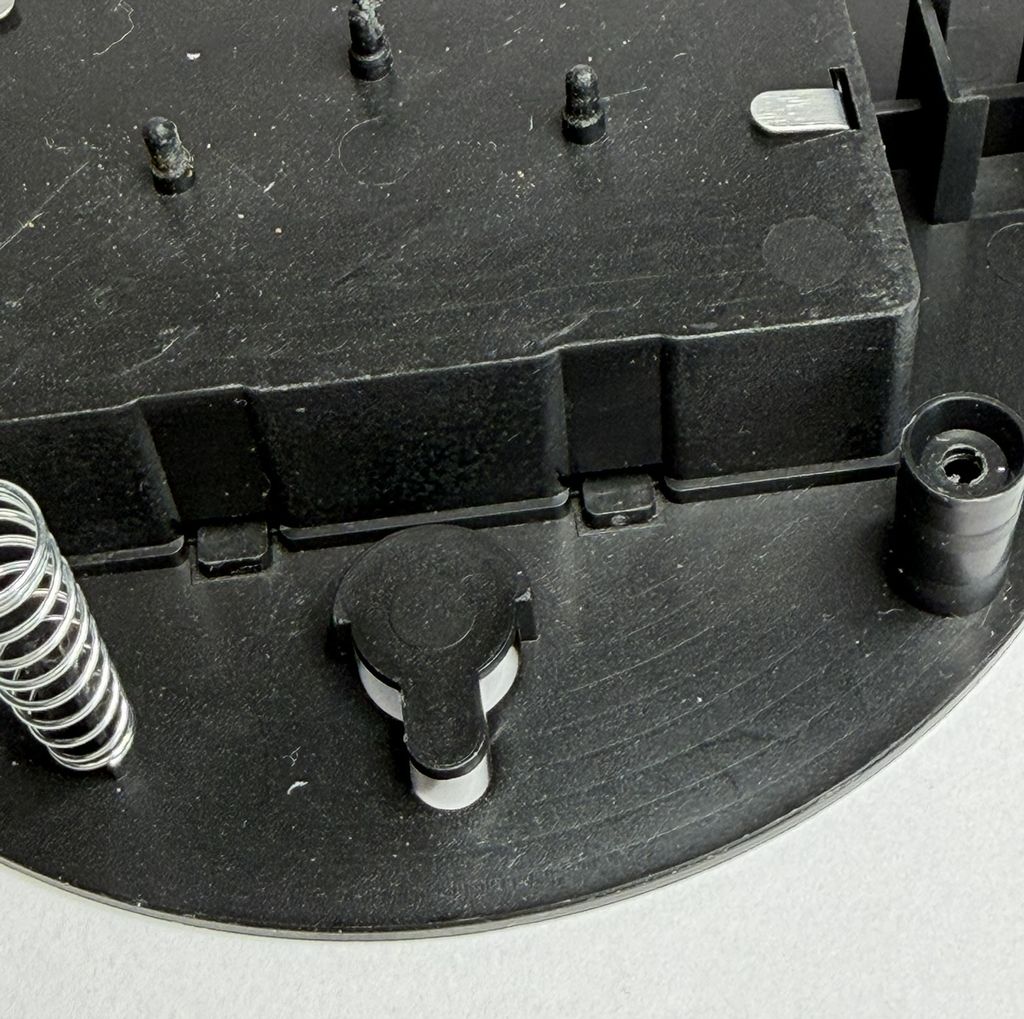

電源スイッチ固定のためにケース内側を加工している状態

電源スイッチ固定用にケースを加工する

電源スイッチとなるロックスイッチを固定するため、半田ごてを当てて、壁掛け用のプラスチック部分を加工します。

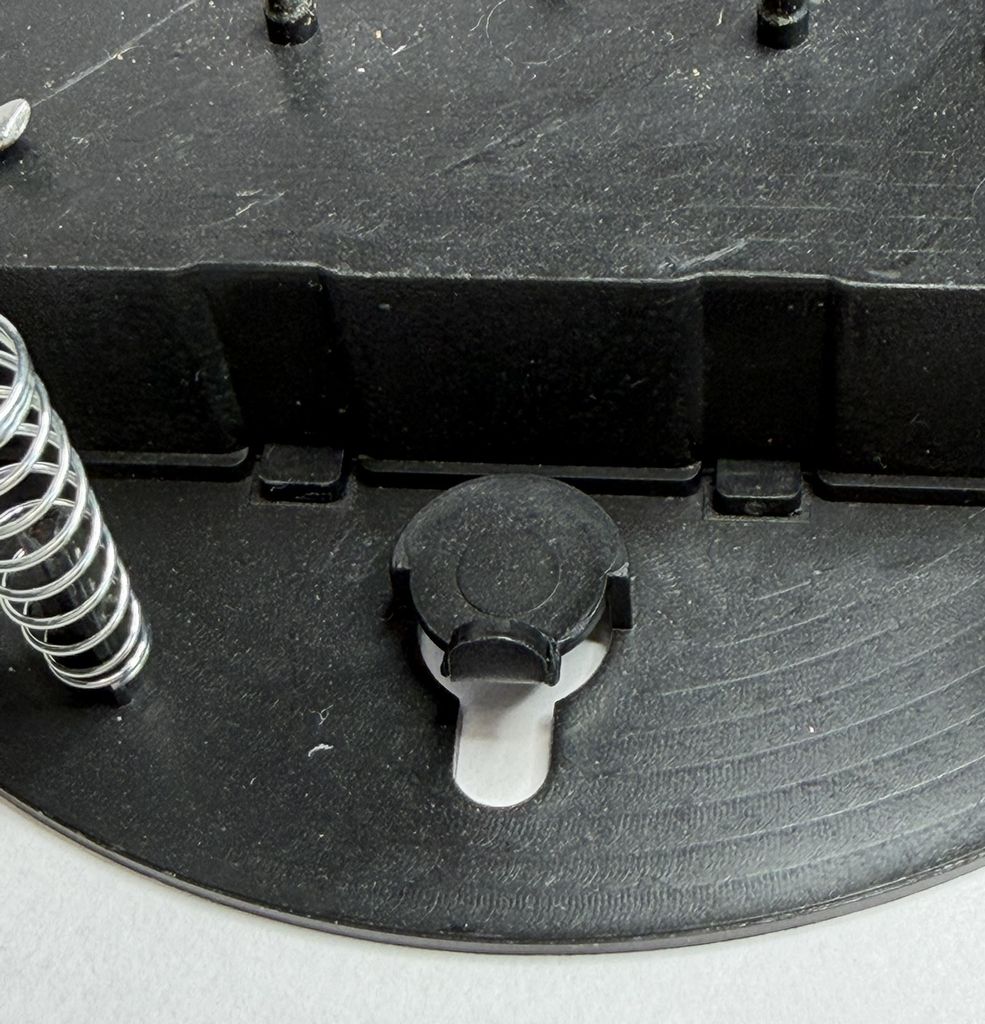

ロックスイッチが奥に入らないように加工した状態

電源スイッチが奥へ入らないようにする

ケース内のプラスチックを押さえとして使い、電源スイッチを押しても奥に入っていかないようにします。

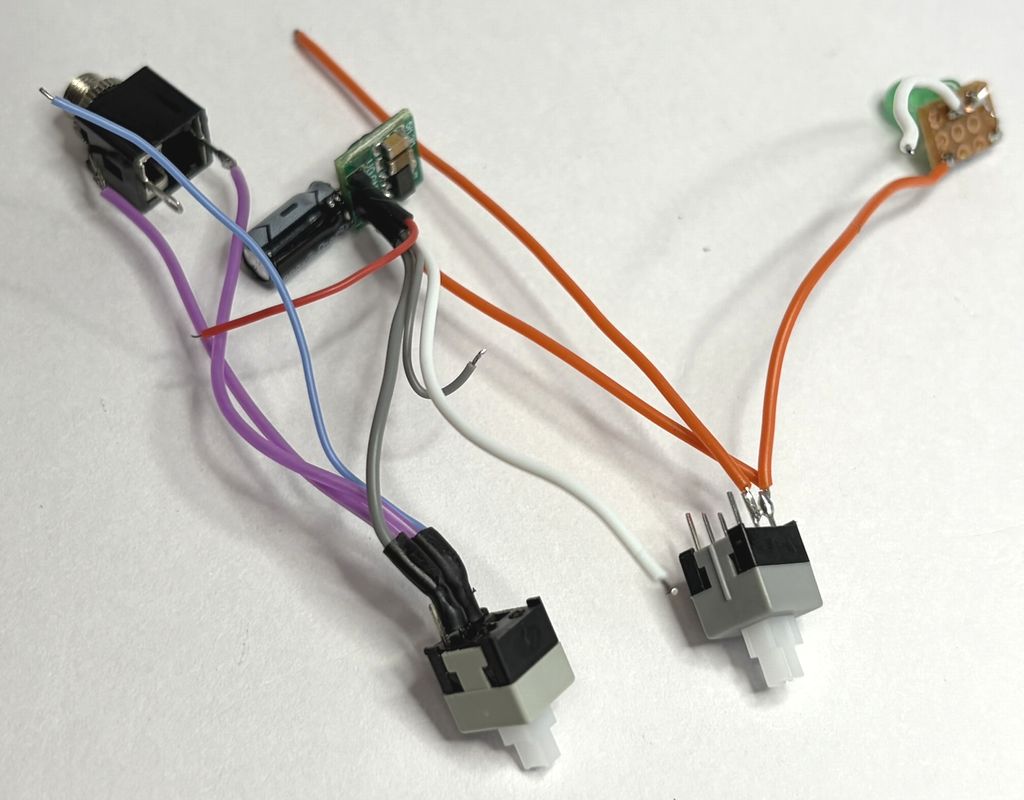

電源スイッチとLED基板を接続した状態

電源スイッチとLED基板を付ける

電源が入ると、ESP32C3とLED基板にプラスが入るように接続します。この配線では、電源スイッチから2本のプラス線が出ています。LEDが点くことで、電源の状態を確認できます。

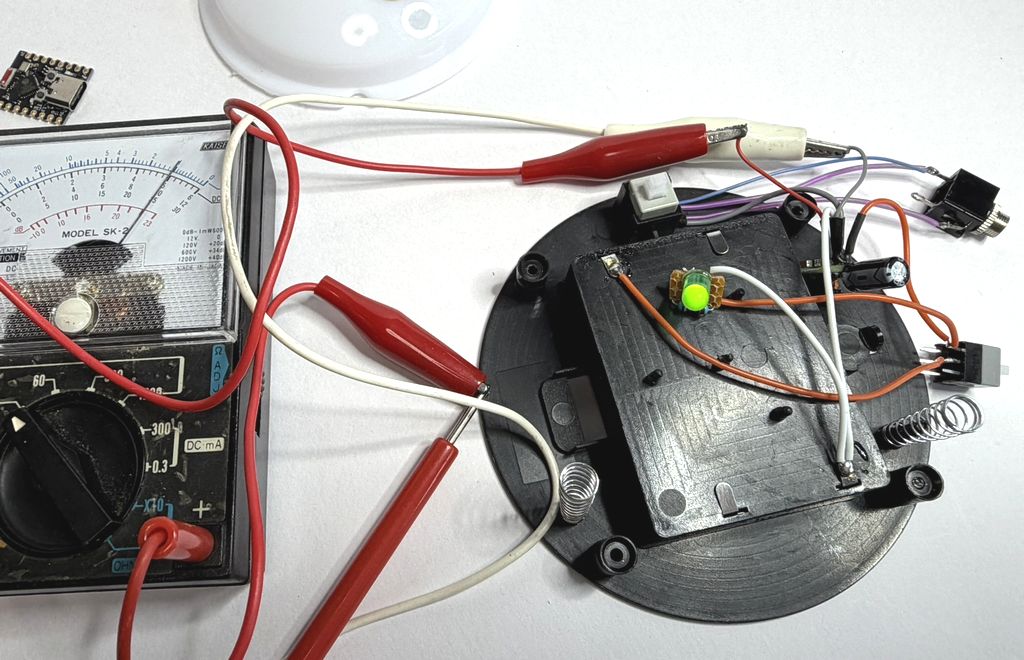

テスターでDC-DC昇圧基板の出力電圧を確認している状態

5Vに昇圧されているか確認する

テスターをつなぎ、電源を入れた時にDC-DC昇圧基板から5Vが出ていることを確認します。写真では、3.6Vの充電池から5Vへ昇圧されていることを確認しています。

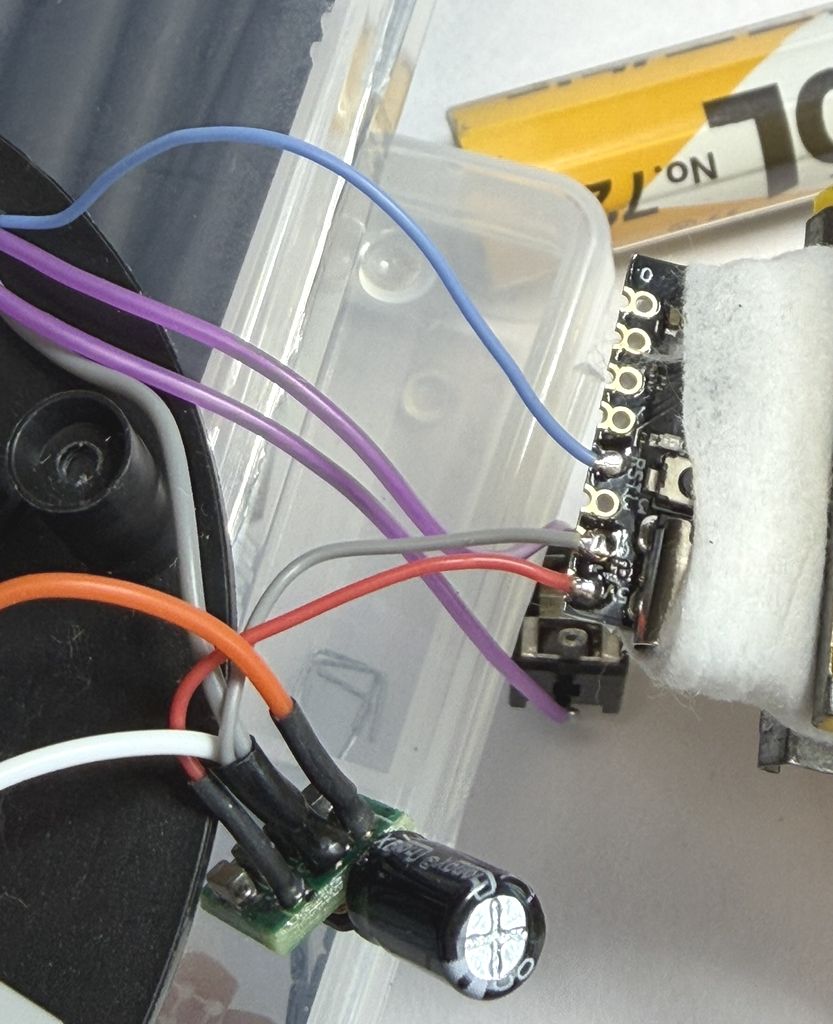

ESP32C3 SuperMiniに配線している状態

ESP32C3 SuperMiniを接続する

ESP32C3 SuperMiniを接続します。半田付けの熱で基板を傷めないよう、写真ではウェットティッシュを巻いて作業しています。5Vは必ず 5V 端子へ入れ、3V3 端子と間違えないようによく確認します。

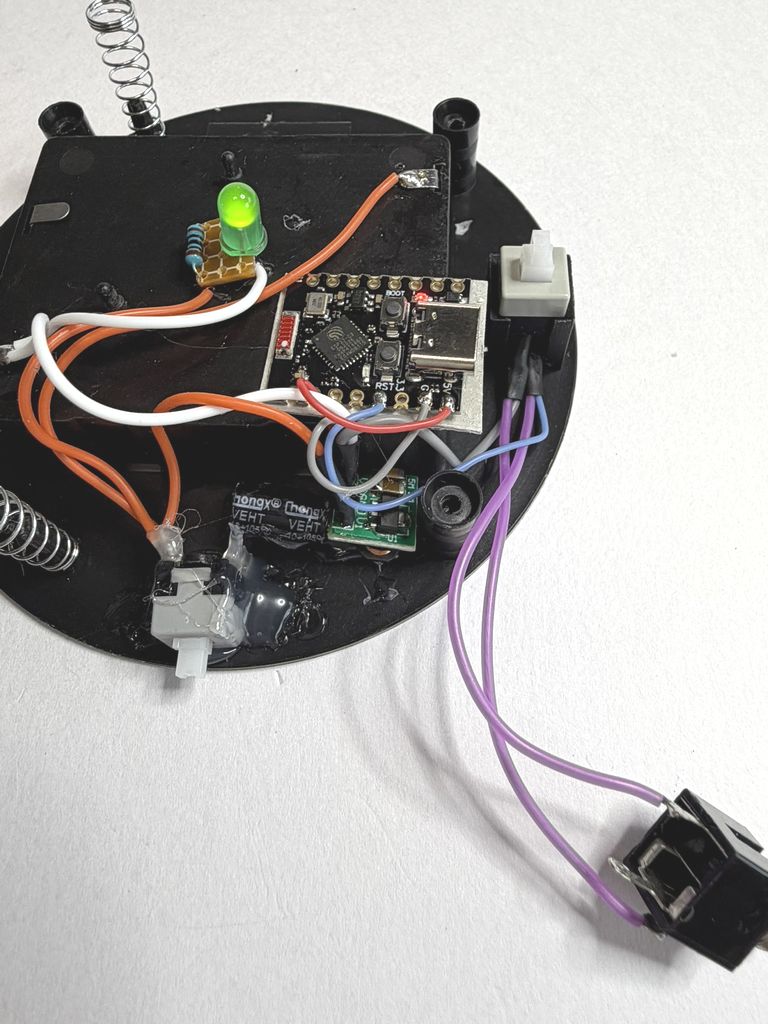

各部品をホットボンドで固定した状態

パーツを固定する

それぞれのパーツをホットボンドで固定します。電池ケースの上に出ていたプラスチックの突起は、ニッパーでカットしておきます。ESP32C3の下には厚紙を貼って固定し、配線部分もホットボンドで絶縁します。

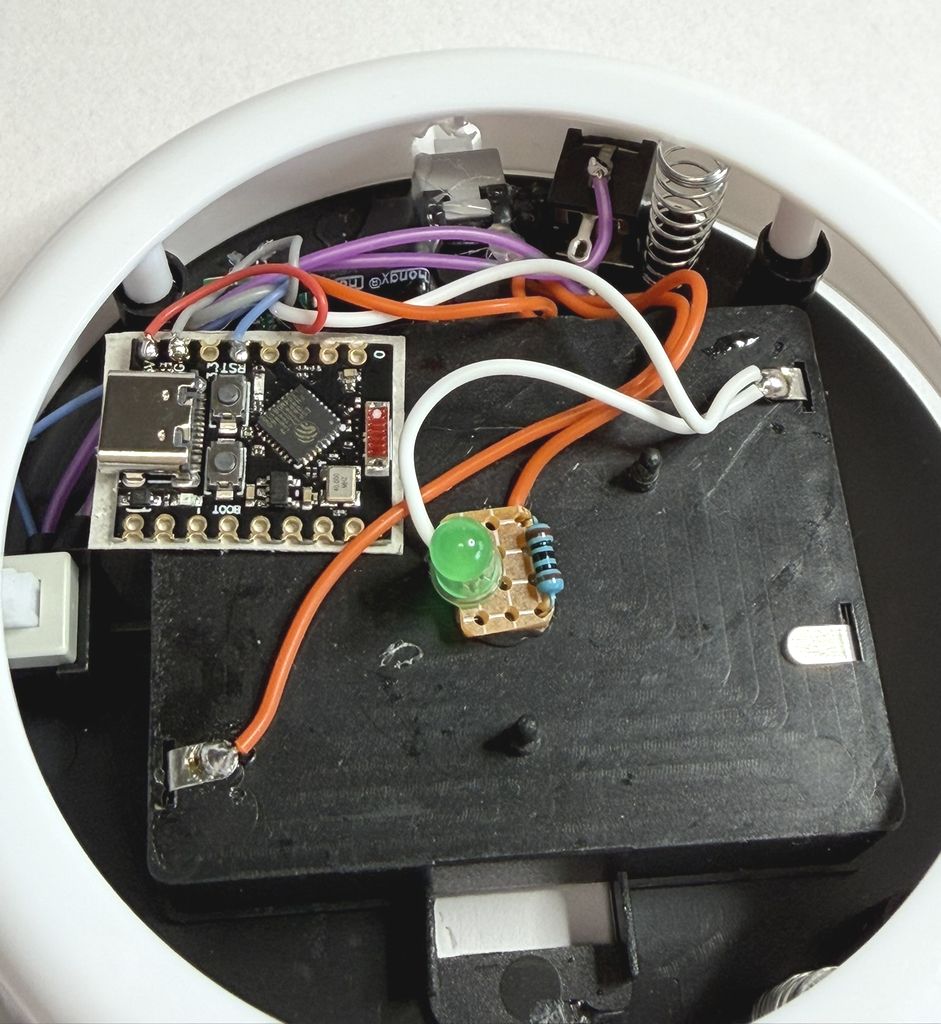

ケースに基板と配線を収めた状態

ケースに収めて配線の長さを確認する

スイッチカバーを付けずにケースに合わせたところです。ミニジャックへ行く紫の配線は、85mmくらいあるとちょうどよい長さでした。

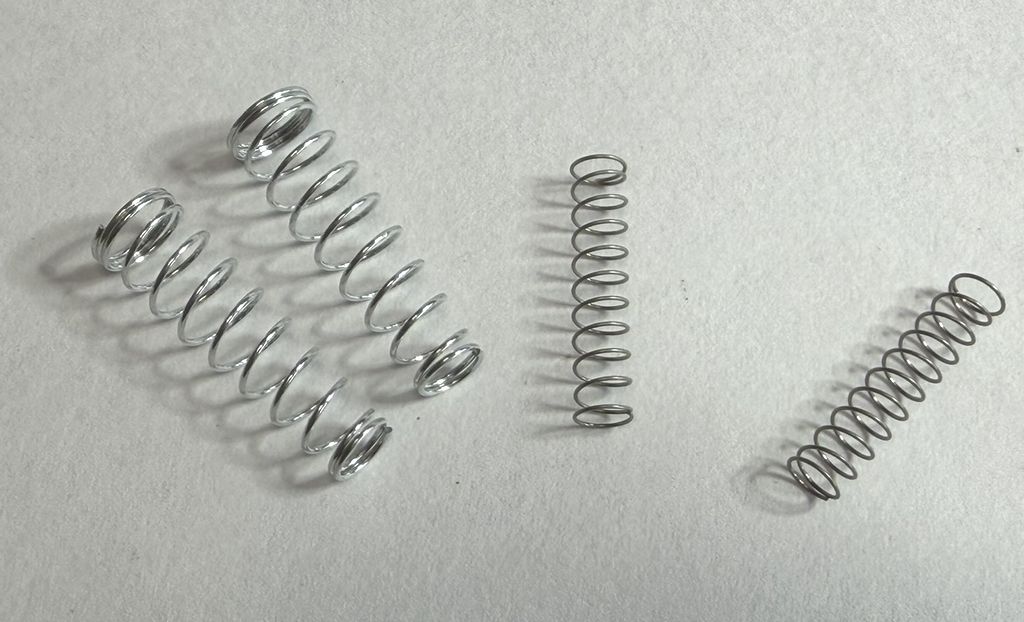

交換用の軽いバネ

メインの2つのバネを交換する

タッチ面を戻すメインの2つのバネも、最初から付いていたものは子どもが操作するには硬めです。0.3mm径、6mm幅、20mm長くらいのバネに交換すると、スイッチ操作がさらに軽くなります。

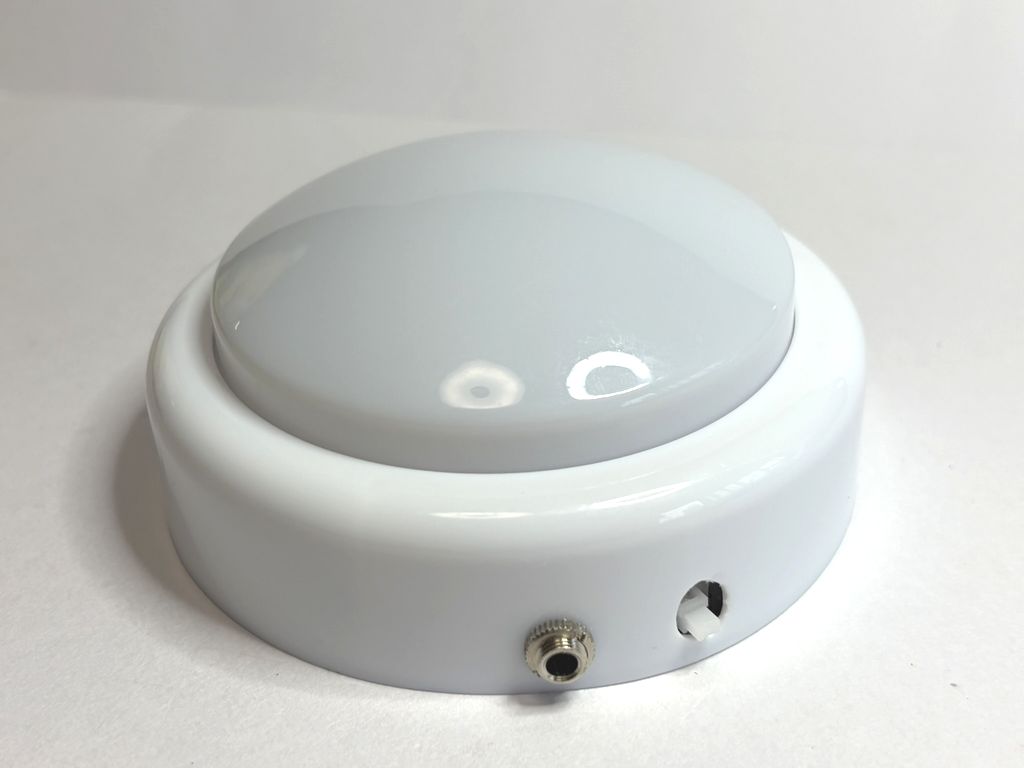

完成したTouchSwitch

完成

電源スイッチ、電源確認用LED、外部スイッチ用ミニジャックを備えたTouchSwitchの完成です。電源を入れると、タッチ面の内部にLEDが点灯します。

iPadとの接続確認

完成したら、iPadのBluetooth設定からTouchSwitchを接続します。接続後、Spaceキーに対応したアプリで、スイッチを押してページ送りや操作ができるか確認します。

TouchSwitchをiPadに接続した状態
Bluetooth接続 TouchSwitchがiPadに無事接続できました。複数台作る場合は、番号を分けておくと選びやすくなります。
完成したTouchSwitch
完成後の本体 大きなタッチ面を押すことで、Spaceキー入力としてアプリを操作します。ミニジャックに別のスイッチを接続して操作することもできます。
確認できた使い方
TouchSwitchをiPadにBluetoothキーボードとして接続し、Spaceキー対応のアプリを操作できました。実際に動作させる様子は、使用動画で確認できます。
